歡迎訪問深圳市宏圖硅膠科技有限公司網站
| 硬度：0-20 | 硫化劑添加：1 |
| 外觀：半透明/膚色 | 操作時間：20-40min |
| 線收縮率：0.1% | 常規包裝：25/200kg |
人體膚色硅膠簡介
人體膚色硅膠是一種雙組份硅橡膠，可以采用室溫和加溫方式硫化，硫化后具有良好回彈性。可用于制作真人皮膚，義乳，蠟像，機器人，假肢等。
人體膚色硅橡膠用途
人體硅膠用于生產皮膚、仿真人體模特、假肢、人體面具、人體外形、人體器官、硅膠義乳、硅膠胸墊、硅膠肩墊、硅膠足貼等柔性硅橡膠制品；也可作為成人性用品材料，生產硅膠性用品，比如硅膠娃娃、硅膠陽具、硅膠女性下體等硅膠情趣用品。
人體硅膠特點
1.具有備生理惰性，無毒無味，安全環保；
2.具備耐水、耐臭氧、耐氣候老化、無腐蝕性；
3.流動性好，操作簡單，線收縮率低于千分之一；
4.溫度在-65℃-200℃環境下可長期使用并保持其柔軟彈性性能；
5.該產品顏色、硬度、粘度、操作時間均可按客戶需求調整。

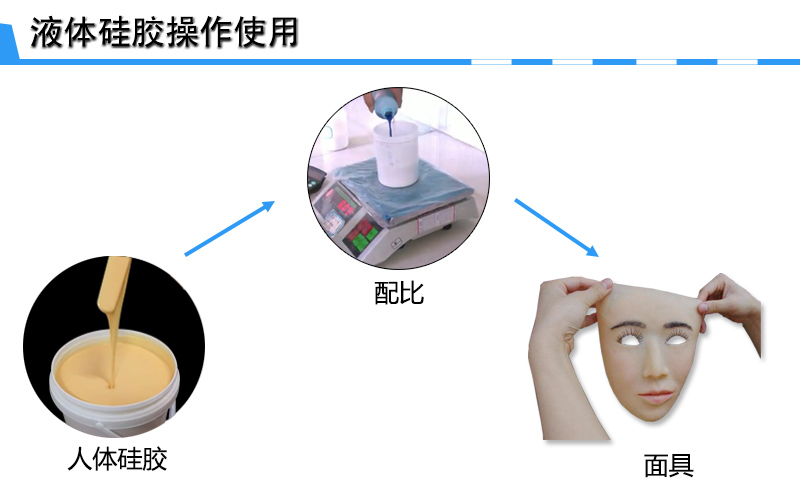

液體人體硅膠操作
1.將液體人體硅膠A和B組份根據1:1比例進行配比；
2.將配比后AB組份混合充分攪拌，攪拌后人體硅膠放入抽真空機，進行抽真空當氣壓表指向-0.1mpa時候表示抽真空完畢，進過抽真空后人體硅橡膠制造出來產品更加平滑無氣泡；
3.將已經出來干凈的模中采用熱熔膠固定好防止木板中間位置，并且均勻噴涂脫模機；
4.帶脫模機干后，將已抽真空人體硅膠倒在模中上，用刷子將硅膠涂刷在模種每一個角落與縫隙種，在重復幾次倒入硅膠，如果只做大件模具可以在第二次倒入硅膠流平后添加紗布或者纖維布，再倒入剩余硅膠。
4.待人體硅膠室溫固化或加溫固化完全后即可脫模，取出硅膠模之后在進行邊緣的毛邊處理。一般脫模后硅膠模具放置24小時后在使用效果更佳！
人體膚色硅膠操作注意
1.人體硅膠為加成型硅膠，不能與縮合型硅膠接觸，也不能與水、雜質、有機錫催化劑、酸、堿等其它含氮、磷、硫的有機化合物，否則一樣會影響硅膠固化，使用時不能混入這些物質，否則發生不固化現象；
2.在操作過程中禁止吸煙，以防止硅膠“中毒”；
3.沒有抽真空機，可延長固化時間，使硅膠自然排泡，但是這樣效果不是很理想。
液體人體硅膠參數
| 外觀 | 半透明 | ||||
| 硬度（邵爾A） | 0±2 | 5±2 | 10±2 | 12±2 | 20±2 |
| 兩組分混合重量比（A:B） | 1:1 | 1:1 | 1:1 | 1:1 | 1:1or10:1 |
| 動力粘度（mPa.s） | 2000±1500 | 4000±1000 | 6000±1000 | 6000±1000 | 8000±1000 |
| 拉伸強度（MPa） | 3 | 4 | 5 | 5 | 6 |
| 撕裂強度（kN/m） | 4±2 | 7±2 | 12±2 | 12±2 | 14±2 |
| 伸長率（%） | 400 | 410 | 510 | 520 | 520 |
| 操作時間（min） | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 |
| 硫化時間(h) | 20-40 | 20-40 | 3-5h | 3-5h | 3-5h |
| 線縮水率（%） | ≤0.1% | ||||
| 常規包裝（kg） | AB膠各20/25 | ||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
